| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SANNI |
| मॉडल संख्या: | आरसीए01-001 |
| न्यूनतम आदेश मात्रा: | 1000 पीसी |
| मूल्य: | USD0.3~0.6/PC |
| पैकेजिंग विवरण: | 1000 पीसीएस / बॉक्स |
| प्रसव के समय: | 25 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 50000 पीसीएस / महीना |
| प्रतिरूप संख्या।: | आरसीए01-001 | सतह का उपचार: | सोना चढ़ाना |
|---|---|---|---|
| ट्रेडमार्क: | सन्नी | इंटरफ़ेस प्रकार: | प्लग करना |
| लिंग: | महिला | आवेदन: | UHF, ऑटोमोबाइल, एम्पलीफायर |
| प्रमुखता देना: | आरसीए महिला कनेक्टर सोना चढ़ाना,यूएचएफ आरसीए महिला कनेक्टर,एम्पलीफायर महिला आरसीए कनेक्टर |
||

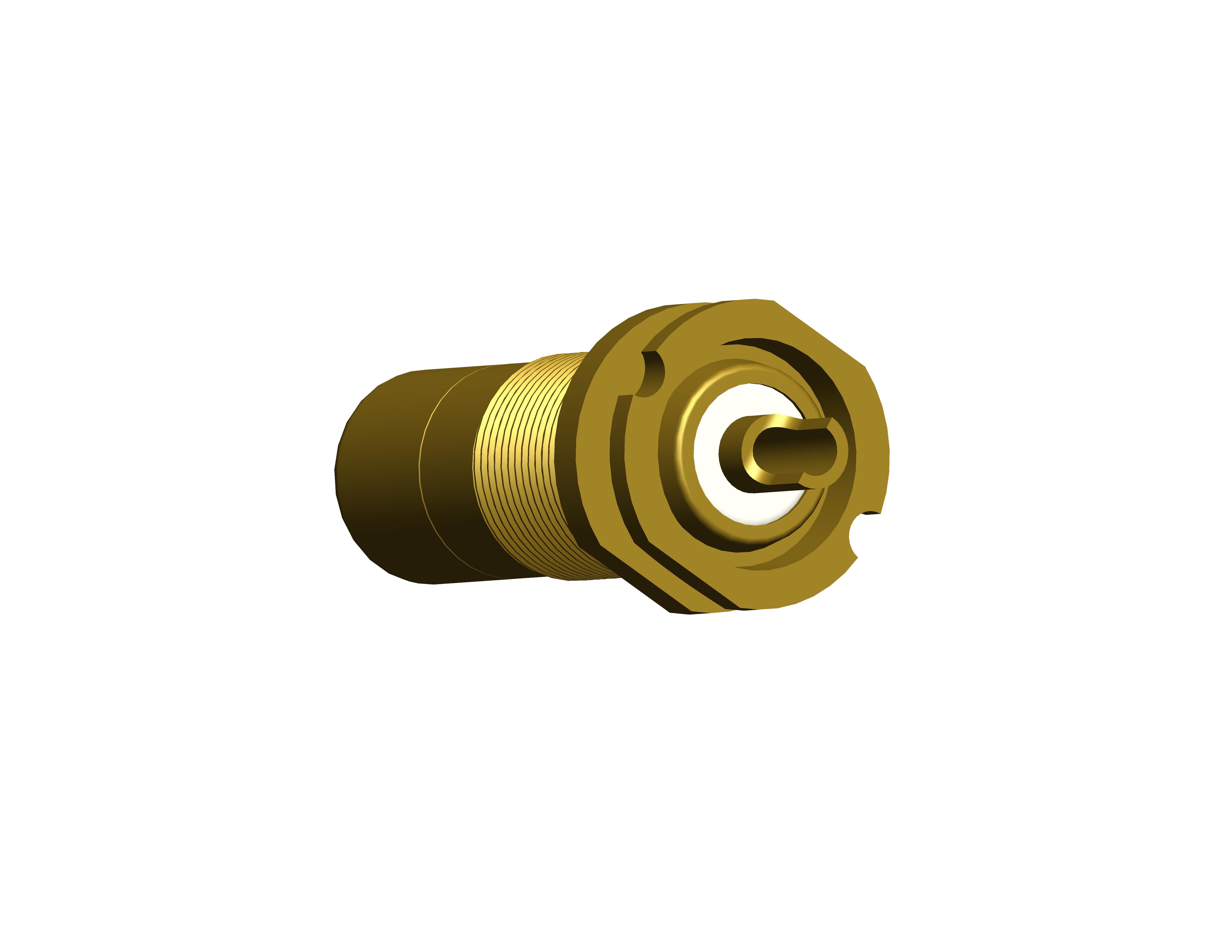

RCA01-001 RCA फीमेल कनेक्टर सिंगल यूनिट RCA फीमेल जैक
उत्पाद वर्णन
आरसीए कनेक्टर एक इलेक्ट्रिकल कनेक्टर है जो आमतौर पर ऑडियो और वीडियो सिग्नल प्रसारित करने के लिए उपयोग किया जाता है। आरसीए नाम रेडियो कॉर्पोरेशन ऑफ अमेरिका से आता है, जिसने 1930 के दशक में डिजाइन पेश किया था।एक कनेक्टर के नर और मादा सॉकेट को आरसीए प्लग और आरसीए जैक कहा जाता है। इसे आरसीए फोनो कनेक्टर या फोनो कनेक्टर भी कहा जाता है।
RoHS कॉम्प्लाइंट
रोधक सामग्री
अच्छा संपर्क प्रदर्शन
कम शोर
रंग कोड विकल्प:
महिला आरसीए जैक अक्सर रंग-कोडित होते हैं, समग्र वीडियो के लिए पीला, दाएं ऑडियो चैनल के लिए लाल, और स्टीरियो ऑडियो के बाएं चैनल के लिए सफेद या काला।
| समग्र एनालॉग वीडियो | कम्पोजिट | पीला |
| एनालॉग ऑडियो | बायां/मोनो (रिकॉर्ड करें यदि 4 कनेक्टर टेप केबल हो) | सफ़ेद |
| दायां (4 कनेक्टर टेप केबल होने पर रिकॉर्ड करें) | लाल | |
| बायां टेप (अगर 4 कनेक्टर टेप केबल हो तो चलाएं) | काला | |
| दायाँ टेप (चलाएँ यदि 4 कनेक्टर टेप केबल) | पीला | |
| केंद्र | हरा | |
| वाम चारों ओर | नीला | |
| दाहिना घेरा | स्लेटी | |
| बायां पीछे घेरा | भूरा | |
| राइट बैक सराउंड | टैन | |
| सबवूफर | बैंगनी | |
| डिजिटल ऑडियो | एस/पीडीआईएफ | नारंगी |
| घटक एनालॉग वीडियो (YPबीपीआर) | वाई | हरा |
| पीबी/सीबी | नीला | |
| पीआर/सीआर | लाल | |
| घटक एनालॉग वीडियो/वीजीए (आरजीबी/एचवी) | आर | लाल |
| जी | हरा | |
| बी | नीला | |
| एच (क्षैतिज सिंक) / एस (समग्र सिंक) | पीला | |
| वी (वर्टिकल सिंक) | सफ़ेद |
उत्पाद विनिर्देश:
| 1. विद्युत विशेषताएँ | |
| शक्ति दर्ज़ा | 30V/DC.1.0A. |
| संपर्क प्रतिरोध | 30mΩ मैक्स। |
| इन्सुलेशन प्रतिरोध | 100 एमक्यू मिन। |
| ढांकता हुआ वोल्टेज | 500V AC RMS 1 मिनट के बाद |
| 2. यांत्रिक विशेषताएं | |
| सम्मिलन बल | 30N मैक्स |
| बल वापस लेना | 8एन मिन। |
| केंद्र संपर्क के लिए बल हटा लें | 5N न्यूनतम (OD = 3.2±0.05mm, लंबाई = 14士0.20mm गेज प्लग का उपयोग करें) |
| टर्मिनल के लिए सहनशील बल | 30N अधिकतम 5 सेकंड के लिए खींची गई दिशा में लगाया जाता है |
| 3. स्थायित्व प्रदर्शन | |
| जीवन परीक्षा | 1,500 चक्र मिन। |
| 4. पर्यावरण प्रदर्शन | |
| टेम्परेचर रेंज | -40 ℃ से + 70 ℃ |
| नमक का स्प्रे | चौबीस घंटे |
