| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SANNI |
| मॉडल संख्या: | RS10120 |
| न्यूनतम आदेश मात्रा: | 2000 पीसी |
| मूल्य: | USD0.3~0.6/PC |
| पैकेजिंग विवरण: | 1000 या 2000 पीसीएस / बॉक्स |
| प्रसव के समय: | 25 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 30000 पीसी / माह |
| प्रतिरूप संख्या।: | RS10120 | ट्रेडमार्क: | सन्नी |
|---|---|---|---|
| संरचना: | पेंच शंक | सामग्री: | धातु और प्लास्टिक |
| कार्यवाही: | दस्ता | नमूने: | माल ढुलाई शिपिंग के साथ नि: शुल्क नमूना |
| प्रमुखता देना: | क्षैतिज इलेक्ट्रॉनिक रोटरी स्विच,इलेक्ट्रॉनिक रोटरी स्विच 20 डिटेंट,इलेक्ट्रॉनिक सीलबंद रोटरी स्विच |
||

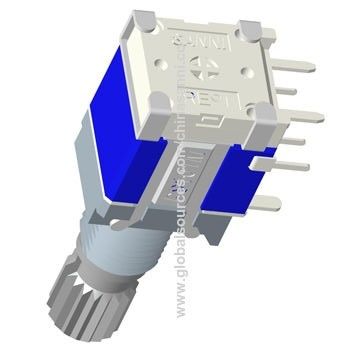

का विवरणरोटरीबदलना
एक रोटरी स्विच रोटेशन द्वारा संचालित एक स्विच है।इन्हें अक्सर तब चुना जाता है जब 2 से अधिक स्थानों की आवश्यकता होती है, जैसे कि तीन-गति वाला पंखा या सीबी रेडियो जिसमें कई प्राप्त आवृत्तियों या "चैनल" होते हैं।
रोटरी स्विच का अनुप्रयोग
आरचैनल चयनकर्ताओं के रूप में ओट्री स्विच का उपयोग किया गया थासंकेतरिसीवर, साथ ही इलेक्ट्रिक मीटर उपकरण पर रेंज चयनकर्ता और मल्टी पर बैंड चयनकर्ता-बैंड रेडियो,वगैरह....
विशेषताएँहेएफरोटरी पोटेंशियोमीटर
RoHS कॉम्प्लाइंट
सील प्रकार
स्विच फ़ंक्शन चयन की एक किस्म
गियर साफ़ करें
क्षैतिज प्रकार
रोटरी स्विच की विशिष्टता
| 1. विद्युत विशेषताएँ | |
| रेटिंग (अधिकतम)/(न्यूनतम) (प्रतिरोधक भार) | 0.1ए 16वी डीसी/50यूए 3वी डीसी |
| इन्सुलेशन प्रतिरोध | 100MΩ मिनट।100 वी डीसी |
| संपर्क प्रतिरोध (प्रारंभिक / परिचालन जीवन के बाद) | 100mΩअधिकतम। |
| वोल्टेज प्रमाण | 1 मिनट के लिए 100V एसी |
| 2. यांत्रिक विशेषताएँ | |
| स्विचिंग कोण | RS101:30हे± 3हे |
| कुल रोटेशन कोण | एन = 30हेएन = 2/3/4/5/6 एन: गियर |
| RS101:360हे | |
| टोटेशनल टॉर्क | 40±15mN.m |
| दस्ता पुश-पुल ताकत | न्यूनतम: 8 किग्रा |
| रोटेशन स्टॉपर स्ट्रेंथ | न्यूनतम: 5 किग्रा |
| दस्ता डगमगाना | अधिकतम: 0.6*L/20mm पीपी |
| टर्मिनल स्ट्रेंथ | 5N 1 मिनट के लिए |
| सहनशीलता | |
| भार के बिना परिचालन जीवन | 10,000 चक्र 100mΩ अधिकतम |
| लोड लोड के साथ परिचालन जीवन: रेटिंग के अनुसार | 10,000 चक्र 150mΩ अधिकतम |
| 4. पर्यावरण प्रदर्शन | |
| तापमान रेंज आपरेट करना | -10हेसी से +85हेसी |
| स्टोरेज टेंपरेचर रेंज | -40हेसी से +85हेसी |
| 5. वेल्डिंग गर्मी संदर्भ | |
| मैनुअल सोल्डरिंग | 350हेसी ± 10हेसी/3+1एस |
| वेव सोल्डरिंग | 260हेसी ± 5हेसी / 10 ± 1 एस |
| इलेक्ट्रॉनिक उपकरणों में एक लेप लगाकर टाँका लगाना | डेटा शीट पर तापमान वितरण देखें |
