| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SANNI |
| मॉडल संख्या: | RCA01-002 |
| न्यूनतम आदेश मात्रा: | 1000 पीसी |
| मूल्य: | USD0.3~0.6/PC |
| पैकेजिंग विवरण: | 1000 पीसीएस / बॉक्स |
| प्रसव के समय: | 25 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 50000 पीसीएस / महीना |
| प्रतिरूप संख्या।: | RCA01-002 | ट्रेडमार्क: | सन्नी |
|---|---|---|---|
| सतह का उपचार: | निकल या सोना चढ़ाना | लिंग: | महिला |
| इंटरफ़ेस प्रकार: | प्लग करना | आवेदन: | UHF, ऑटोमोबाइल, एम्पलीफायर |
| प्रमुखता देना: | सिंगल यूनिट आरसीए कनेक्टर महिला,एम्पलीफायर आरसीए कनेक्टर महिला |
||

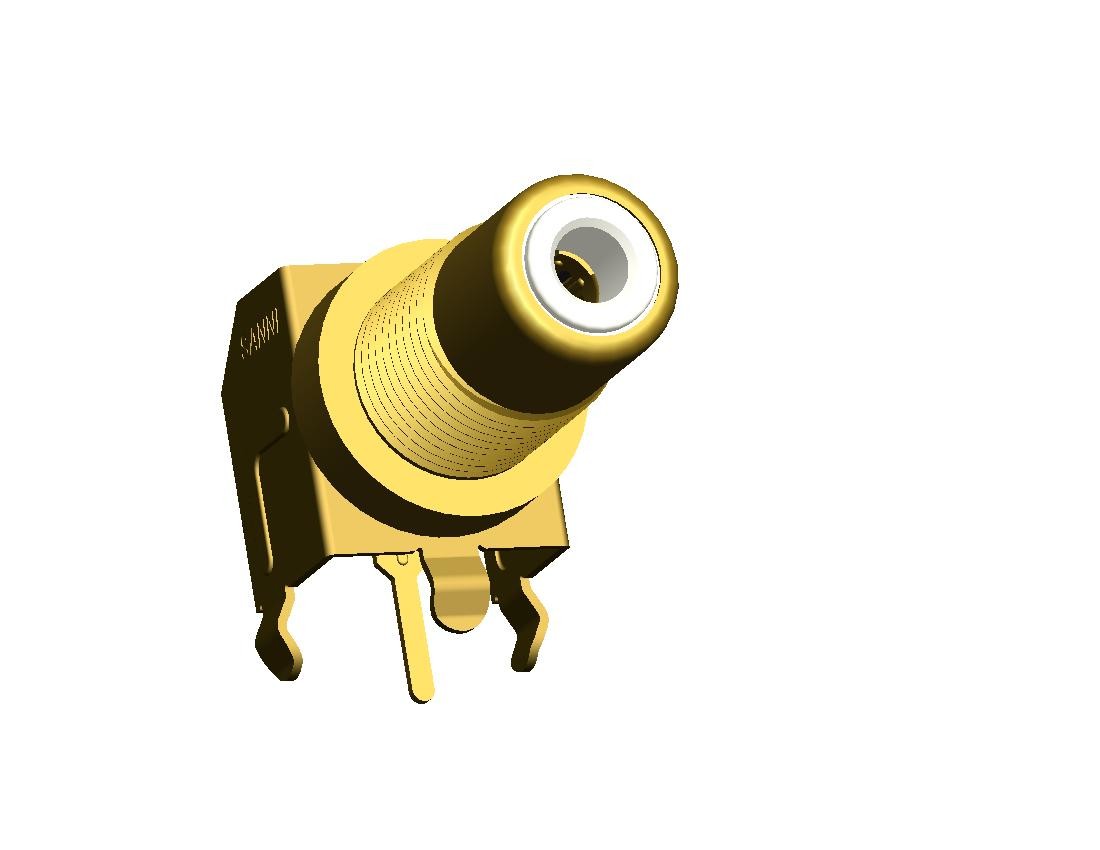

RCA01-002 RCA फीमेल कनेक्टर सिंगल यूनिट RCA फीमेल जैक
उत्पाद वर्णन
आरसीए कनेक्टर एक इलेक्ट्रिकल कनेक्टर है जो आमतौर पर ऑडियो और वीडियो सिग्नल प्रसारित करने के लिए उपयोग किया जाता है। आरसीए नाम रेडियो कॉर्पोरेशन ऑफ अमेरिका से आता है, जिसने 1930 के दशक में डिजाइन पेश किया था।एक कनेक्टर के नर और मादा सॉकेट को आरसीए प्लग और आरसीए जैक कहा जाता है। इसे आरसीए फोनो कनेक्टर या फोनो कनेक्टर भी कहा जाता है।
RoHS कॉम्प्लाइंट
रोधक सामग्री
अच्छा संपर्क प्रदर्शन
कम शोर
आवेदन
आरसीए कनेक्टर मूल रूप से ऑडियो सिग्नल के लिए इस्तेमाल किया गया था।कई अन्य कनेक्टर्स की तरह, इसका उपयोग डीसी पावर कनेक्टर, आरएफ कनेक्टर और स्पीकर केबल कनेक्टर सहित मूल उद्देश्य के अलावा अन्य उद्देश्यों के लिए किया गया है।समग्र वीडियो संकेतों के लिए एक कनेक्टर के रूप में इसका उपयोग बहुत आम है, लेकिन खराब प्रतिबाधा मिलान प्रदान करता है।आरसीए कनेक्टर्स और केबल्स का उपयोग आमतौर पर डिजिटल ऑडियो को एस/पीडीआईएफ प्रारूप में प्रसारित करने के लिए किया जाता है, जिसमें नारंगी रंग के प्लग होते हैं ताकि उन्हें अन्य विशिष्ट कनेक्शनों से अलग किया जा सके।
रंग कोड विकल्प:
महिला आरसीए जैक अक्सर रंग-कोडित होते हैं, समग्र वीडियो के लिए पीला, दाएं ऑडियो चैनल के लिए लाल, और स्टीरियो ऑडियो के बाएं चैनल के लिए सफेद या काला।
| समग्र एनालॉग वीडियो | कम्पोजिट | पीला |
| एनालॉग ऑडियो | बायां/मोनो (रिकॉर्ड करें यदि 4 कनेक्टर टेप केबल हो) | सफ़ेद |
| दायां (4 कनेक्टर टेप केबल होने पर रिकॉर्ड करें) | लाल | |
| बायां टेप (अगर 4 कनेक्टर टेप केबल हो तो चलाएं) | काला | |
| दायाँ टेप (चलाएँ यदि 4 कनेक्टर टेप केबल) | पीला | |
| केंद्र | हरा | |
| वाम चारों ओर | नीला | |
| दाहिना घेरा | स्लेटी | |
| बायां पीछे घेरा | भूरा | |
| राइट बैक सराउंड | टैन | |
| सबवूफर | बैंगनी | |
| डिजिटल ऑडियो | एस/पीडीआईएफ | नारंगी |
| घटक एनालॉग वीडियो (YPबीपीआर) | वाई | हरा |
| पीबी/सीबी | नीला | |
| पीआर/सीआर | लाल | |
| घटक एनालॉग वीडियो/वीजीए (आरजीबी/एचवी) | आर | लाल |
| जी | हरा | |
| बी | नीला | |
| एच (क्षैतिज सिंक) / एस (समग्र सिंक) | पीला | |
| वी (वर्टिकल सिंक) | सफ़ेद |
उत्पाद विनिर्देश:
| 1. विद्युत विशेषताएँ | |
| शक्ति दर्ज़ा | 30V/DC.1.0A. |
| संपर्क प्रतिरोध | 30mΩ मैक्स। |
| इन्सुलेशन प्रतिरोध | 100 एमक्यू मिन। |
| ढांकता हुआ वोल्टेज | 500V AC RMS 1 मिनट के बाद |
| 2. यांत्रिक विशेषताएं | |
| सम्मिलन बल | 30N मैक्स |
| बल वापस लेना | 8एन मिन। |
| केंद्र संपर्क के लिए बल हटा लें | 5N न्यूनतम (OD = 3.2±0.05mm, लंबाई = 14士0.20mm गेज प्लग का उपयोग करें) |
| टर्मिनल के लिए सहनशील बल | 30N अधिकतम 5 सेकंड के लिए खींची गई दिशा में लगाया जाता है |
| 3. स्थायित्व प्रदर्शन | |
| जीवन परीक्षा | 1,500 चक्र मिन। |
| 4. पर्यावरण प्रदर्शन | |
| टेम्परेचर रेंज | -40 ℃ से + 70 ℃ |
| नमक का स्प्रे | चौबीस घंटे |
हमाराफ़ायदा
डिजाइन और प्रोटोटाइप और स्वचालन आधार Dongguan में है जो दक्षिण चीन का विनिर्माण केंद्र है।
अनुसंधान एवं विकास विभाग में 10+ समर्पित और अनुभवी इंजीनियर और डिजाइनर।
सिचुआन प्रांत में निर्माण केंद्र जो यांगज़ी नदी घाट और चोंगकिंग हवाई अड्डे के करीब है।
10+ उत्पादन लाइनें, 100+ अनुभवी प्रबंधक और कर्मचारी।
ग्राहकों को अपने विचारों को बड़े पैमाने पर उत्पादन समाधानों में तेजी से डिजाइन करने और प्रोटोटाइप डिजाइन, विकास और सत्यापन को पूरा करने में सहायता करें।
हमारी सेवाएँ
1. अपनी सभी जरूरतों को पूरा करने के लिए अनुकूलित कर सकते हैं
3. आपकी पूछताछ का उत्तर देने के लिए 24 घंटे के भीतर
4. तकनीकी सहायता के लिए मजबूत आर एंड डी टीम
5. लचीला नेतृत्व समय और कम moq स्वीकार कर सकते हैं
सामान्य प्रश्न
प्रश्न: क्या आप OEM / ODM कर सकते हैं?
एक: हाँ, दोनों OEM और ODM सेवाएं स्वीकार्य हैं और हम आपके लोगो को प्रिंट भी कर सकते हैं और आपकी आवश्यकताओं के अनुसार आपकी पैकेजिंग कर सकते हैं।
प्रश्न: क्या आप एक कारखाना या व्यापारिक कंपनी हैं?
ए: हम पैर स्विच के निर्माता हैं ......
प्रश्न: आप माल कैसे भेजते हैं?
ए: उत्पादों को वैकल्पिक शिपिंग सेवा, ऐसे एक्सप्रेस, एयर कार्गो, समुद्री परिवहन द्वारा भेजा जाएगा।
प्रश्न: आपकी उत्पाद की गुणवत्ता कैसी है?
ए: हम हमेशा अपने उत्पाद की गुणवत्ता पर जोर देते हैं।शिपमेंट से पहले हमारे उत्पाद का 100% परीक्षण और निरीक्षण किया जाता है।
