| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Sanni |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | आरवी91ए2ए |
| न्यूनतम आदेश मात्रा: | 2000 |
| पैकेजिंग विवरण: | ट्रे+ कार्टन बॉक्स |
| प्रसव के समय: | 30 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10000pcs/माह |
| कुल प्रतिरोध: | 200Ω-2MΩ | नामित शक्ति: | रैखिक कॉपर:0.05W, ऑडियो टेपर 0.025W |
|---|---|---|---|
| विद्युत जीवन: | 100,000 चक्र | वोल्टेज प्रमाण: | 100V AC 1 मिनट के लिए |
| झाड़ी: | धातु सादा 3/8 ′′ (9.53 मिमी) D x 3/8 ′′ (9.53 मिमी) L | यांत्रिक कोण: | 300° ±5° |
| स्टॉप स्ट्रेंथ((1/8 ˝ डी शाफ्ट): | 33.89 एन-सेमी (3 पौंड-इंच) | कुल टोक़: | 10-100gf.cm |
| प्रमुखता देना: | डबल गैंग रोटरी पोटेंशियोमीटर,ऑडियो उपकरण के लिए रोटरी पोटेंशियोमीटर |
||

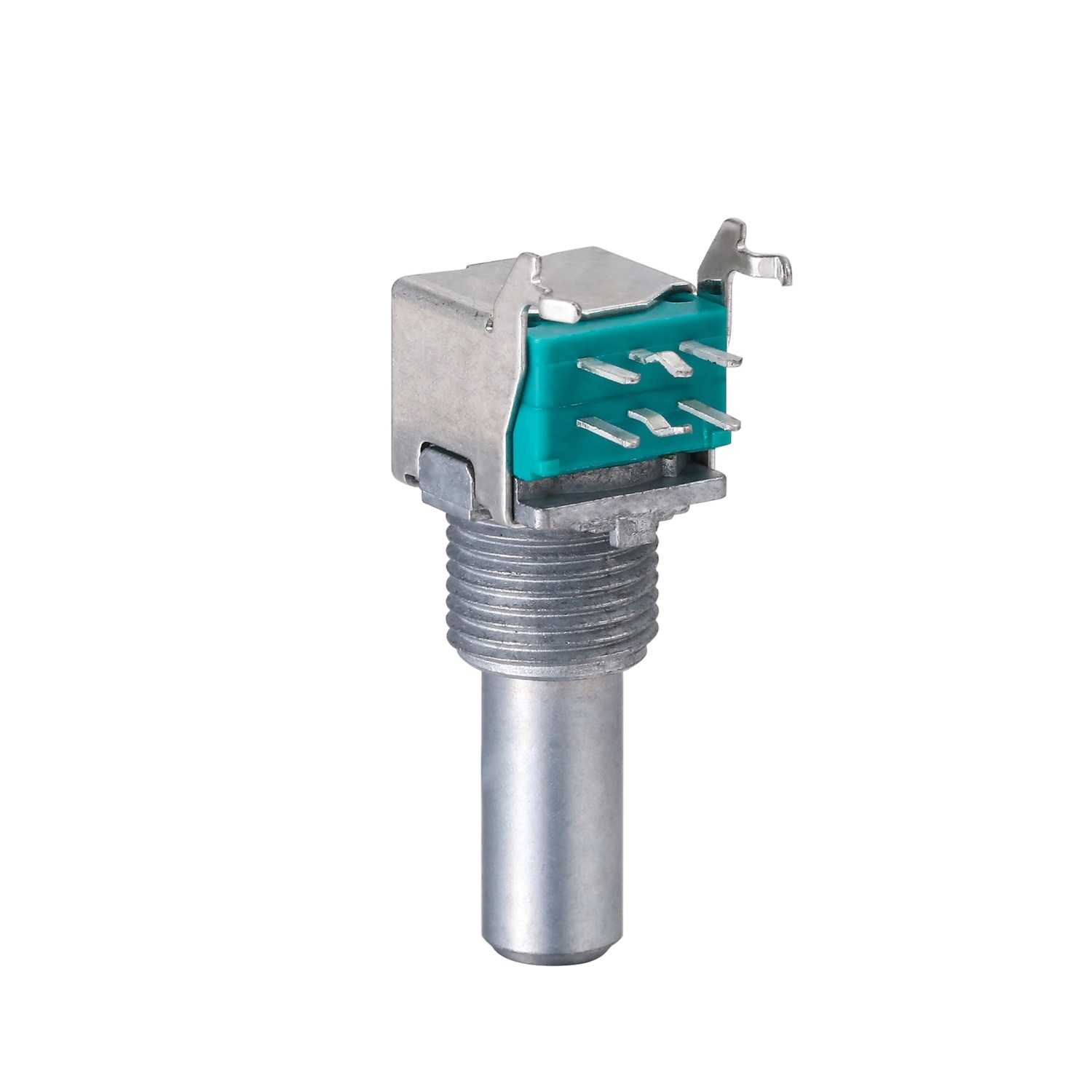

घूर्णन पोटेंशियोमीटर एक चर प्रतिरोधक (इलेक्ट्रोमैकेनिकल घटक) है, वह प्रतिरोधक शरीर पर स्लाइड करने के लिए ब्रश पर निर्भर करता है,सर्किट में इनपुट वोल्टेज आउटपुट वोल्टेज के साथ एक निश्चित संबंध प्राप्त करने के लिए, इसलिए इसे पोटेंशियोमीटर कहा जाता है।
चूंकि घूर्णन पॉटेंशियोमीटर के प्रतिरोध मूल्य की इकाई प्रतिरोध के समान है, इसलिए इसकी इकाई भी ओम है
आवेदनः
रोटरी पोटेंशियोमीटर मुख्य रूप से संचार उत्पादों, वाकी-टॉकी, ऑटोमोटिव पावर एम्पलीफायर, मल्टीमीडिया ऑडियो, स्मार्ट होम, कंप्यूटर परिधीय, आदि में उपयोग किया जाता है। इसके कार्य मुख्य रूप से हैंःवॉल्यूम समायोजन, प्रकाश तीव्रता समायोजन, मेनू चयन, गति समायोजन, तापमान समायोजन, आदिरोटरी पोटेंशियोमीटर के मुख्य मापदंड रैखिकता, प्रतिरोध मूल्य, नामित शक्ति, घूर्णन शोर, तापमान, प्रतिरोध परिवर्तन विशेषता, इन्सुलेशन प्रतिबाधा आदि हैं।
तकनीकी मापदंडः
| 1विद्युत विशेषताएं | |
| कुल प्रतिरोध | 200Ω-2MΩ |
| कुल प्रतिरोध सहिष्णुता | 200Ω~1KΩ:±30%/1KΩ~500KΩ:±20%/500KΩ~3MΩ:±30% |
| अवशिष्ट प्रतिरोध | अधिकतम 20Ω। |
| नामित शक्ति | रैखिक कॉपर:0.05W, ऑडियो टेपर 0.025W |
| इन्सुलेशन प्रतिरोध | 100MΩ मिन. 250V डीसी |
| शोर | 100mV अधिकतम |
| वोल्टेज प्रूफ | 100V AC 1 मिनट के लिए |
| अधिकतम परिचालन वोल्टेज | 50V AC/20V DC |
| ऑडियो वॉल्यूम नियंत्रण प्रयोजनों के लिए दोहरी इकाई भागों के लिए लागू गैंग त्रुटि | -40dB से 0dB: 3dB अधिकतम (वाहन संगत:-60dB से 0dB: 1.5dB अधिकतम) |
| 2यांत्रिक विशेषताएं | |
| रोटेशन टॉपर की ताकत | न्यूनतम:3 किलोग्राम |
| कुल घूर्णन कोण | 280o±10o |
| कुल टोक़ | 10-100gf.cm |
| कुंजी धक्का-पुल शक्ति | मिन:8 किलोग्राम 10 सेकंड मिन |
| कुंजी झूलना | अधिकतमः 0.5*एल/20 मिमी पी-पी |
| टर्मिनल शक्ति | 1 मिनट के लिए 5N |
| 3स्विच विशेषताएं | |
| स्विच प्रकार | एसपीएसटी |
| नामित शक्ति | 0.1A 16V DC |
| स्विच टॉर्क | 200 से 800gf.cm |
| स्विच कोण | अधिकतम 40o |
| बिना भार के परिचालन जीवन | 15000 चक्र 100mΩ अधिकतम |
| लोड के साथ परिचालन जीवनःनाम के रूप में | 15000 चक्र 200mΩ अधिकतम |
| आरंभिक स्पर्श प्रतिरोध | अधिकतम 100mΩ |
| इन्सुलेशन प्रतिरोध | 100MΩ मिन. 250V डीसी |
| वोल्टेज प्रूफ | 1 मिनट के लिए 300 वी एसी |
| 4.पर्यावरण प्रदर्शन | |
| परिचालन तापमान सीमा | -10°C से +70°C तक |
| भंडारण तापमान सीमा | -40°C से +85°C तक |
| 5वेल्डिंग ताप संदर्भ | |
| मैनुअल सोल्डरिंग | 96.5 Sn/3.0 Ag/0.5 Cu बेची गई तार या गैर-स्वच्छ रालिन कोर तार 280oC अधिकतम 3 सेकंड के लिए |
| तरंगों का मिलाप | 96.5 Sn/3.0 Ag/0.5 Cu बेचा हुआ तार या गैर-स्वच्छ प्रवाह 260oC अधिकतम. 5 सेकंड के लिए |
हमारा फायदा
दक्षिण चीन के विनिर्माण केंद्र डोंगगुआन में डिजाइन और प्रोटोटाइप और स्वचालन आधार।
अनुसंधान एवं विकास विभाग में 10+ समर्पित और अनुभवी इंजीनियर और डिजाइनर।
सिचुआन प्रांत में विनिर्माण केंद्र जो यांग्त्ज़ी नदी घाट और चोंगचिंग हवाई अड्डे के करीब है।
10+ उत्पादन लाइनें, 100+ अनुभवी प्रबंधक और कार्यकर्ता।
ग्राहकों को अपने विचारों को बड़े पैमाने पर उत्पादन समाधानों में तेजी से डिजाइन करने में मदद करें, और प्रोटोटाइप डिजाइन, विकास और सत्यापन को पूरा करें।
